من المحطة الفرعية إلى مراجعة الطاقة
يتحدث PLCGateway بروتوكولات المحطات الفرعية والمغذيات ووحدات تحكم المباني، ويرسمها بالرموز التي يتوقعها مهندسو الكهرباء وHVAC، ويحوّل قراءات العدادات إلى الأرقام التي يحتاجها نظام إدارة الطاقة وفق ISO 50001: الاستهلاك لكل حامل طاقة، والاستخدامات المهمة للطاقة، ومؤشرات أداء الطاقة، والوفورات مقارنةً بخط الأساس. إدارة الطاقة وحدة مرخّصة في PLCGateway SCADA وEmbedded؛ وتشملها الفترة التجريبية.
بروتوكولات الطاقة والمباني
برامج تشغيل أصلية مختبَرة على أجهزة مرجعية، مع الاستعراض حيثما يسمح البروتوكول. ويُوصَل إلى أجهزة Profinet وEtherCAT عبر وحدة PLC الخاصة بها أو عبر بوابة OPC UA أو Modbus.
IEC 60870-5-104
المحطات الفرعية ووحدات RTU: الاستجواب، والنقاط ذات الطوابع الزمنية، والقيم المقاسة والعدادات، وأوامر مفردة ومزدوجة وأوامر نقطة الضبط.
IEC 61850 MMS
مرحّلات الحماية ووحدات التحكم بالخلايا: العقد المنطقية بالاسم، واستعراض نموذج البيانات، والتحكم بأسلوب select-before-operate.
DNP3
المحطات الخارجية للكهرباء والمياه: استطلاعات الفئات، والأحداث غير المطلوبة، والعدادات، وأوامر مرحّل التحكم والمخرج التناظري.
BACnet/IP
وحدات تحكم HVAC والمباني: اكتشاف Who-Is، والقراءة والكتابة مع الأولويات، واستعراض قائمة الكائنات.
المخططات أحادية الخط وغرف المعدات

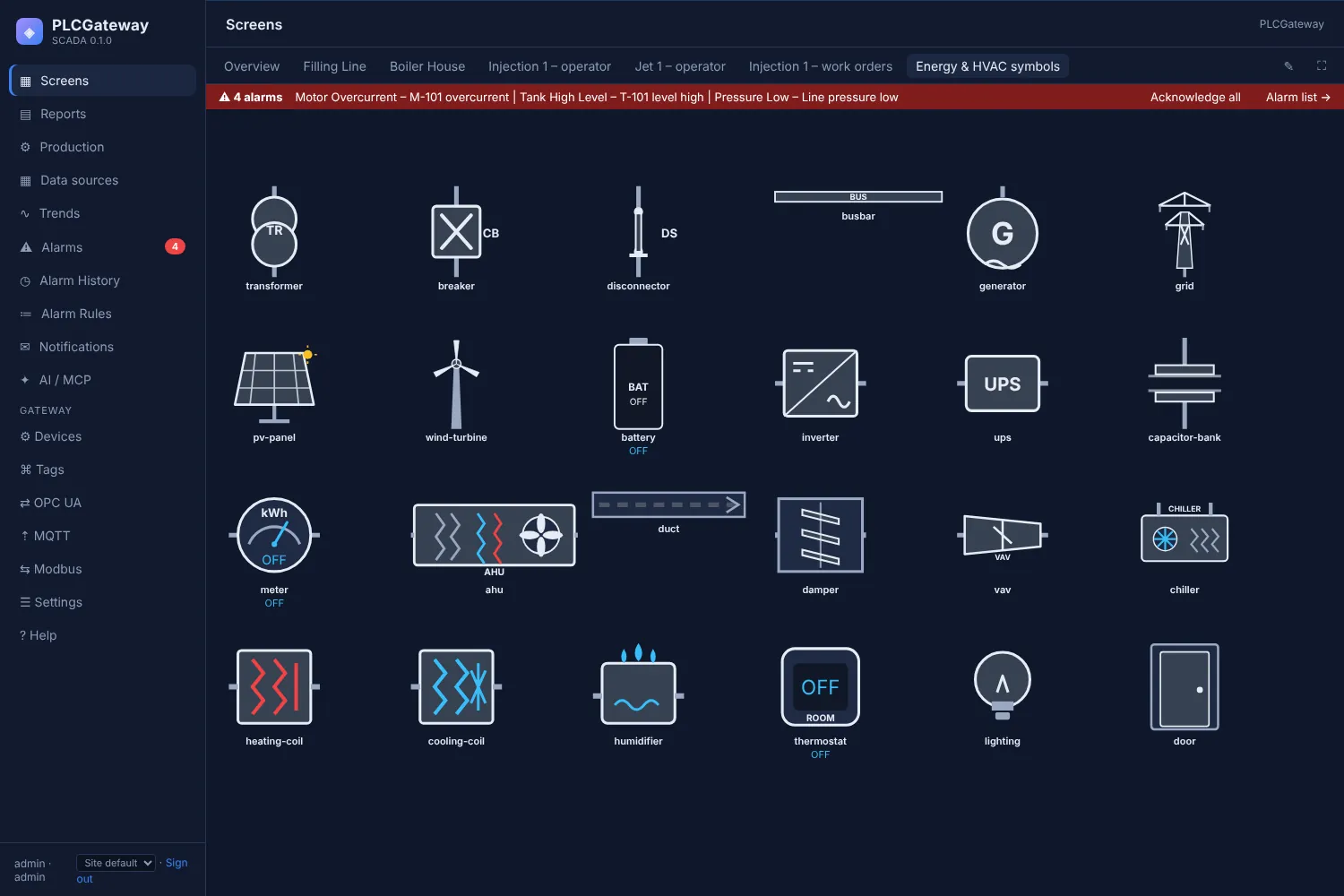

تضم مكتبة الرموز للجانب الكهربائي المحوّلات والقواطع والفواصل وقضبان التوزيع والمولّدات ووصلات الشبكة والألواح الشمسية وتوربينات الرياح والبطاريات والعاكسات وUPS وبنوك المكثفات والعدادات، وللجانب المبنوي وحدات مناولة الهواء والمجاري والخوانق وصناديق VAV والمبرّدات وملفات التدفئة والتبريد والمرطّبات ومنظّمات الحرارة والإنارة والأبواب. ويربط كل رمز حالته وتعبئته وقيمته ولونه بالقيم الحية، ويعمل في المتصفح وعلى اللوحات المدمجة على حد سواء.
- أوضاع القواطع والفواصل بلون حسب الحالة
- تحريك التدفق على قضبان التوزيع والمجاري
- القيم والوحدات معروضة بجانب الرمز
عدادات الطاقة والتكاليف والاستخدامات المهمة للطاقة

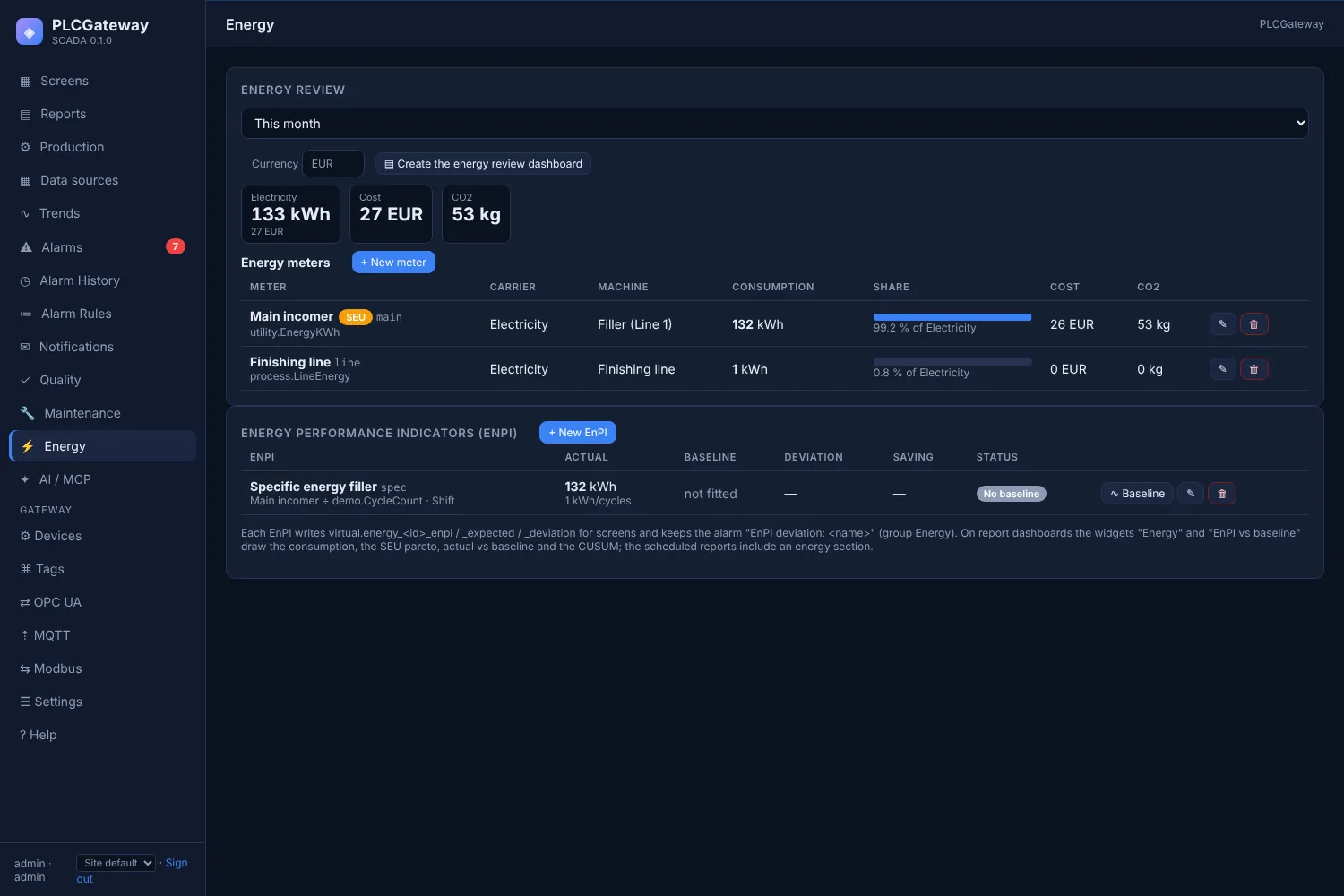

العداد هو مُجمِّع kWh أو m³ أو t، أو إشارة معدل kW / m³/h على أي بروتوكول، مع حامل الطاقة والتكلفة لكل وحدة ومعامل CO2. وتعرض مراجعة الطاقة الاستهلاك لكل عداد ولكل حامل طاقة والحصص والتكاليف والانبعاثات لهذا الشهر أو آخر 30 يومًا أو السنة، وترتّب العدادات في مخطط باريتو بحيث تظهر الاستخدامات المهمة للطاقة في لمحة.
- الكهرباء والغاز والبخار والماء والهواء المضغوط والحرارة والوقود
- زيادات عدادات تراعي إعادة التصفير، وتكاملات زمنية للمعدلات
- فترات تقويمية: وردية ويوم وأسبوع وشهر
مؤشرات EnPI مع خط أساس ووفورات وCUSUM
يربط مؤشر أداء الطاقة طاقة عداد ما بمتغير مؤثر (driver) لكل فترة: الكمية المنتجة لآلة من نموذج الإنتاج، أو عداد، أو تكامل معدل، أو متوسط مثل أيام الدرجات الحرارية. وعلى مدى فترة مرجعية يوفّق PLCGateway خط الأساس E = a + b × driver مع قيمة r² الخاصة به، ثم يقيس كل فترة لاحقة مقارنةً به: الطاقة المتوقعة، والوفر، والمجموع التراكمي للوفورات، والانحراف، والهدف.
- وسوم افتراضية للفترة الجارية على الشاشات وفي التقارير
- إنذار عندما تتجاوز الطاقة خط الأساس بأكثر من النسبة المسموح بها
- لوحة مراجعة مع عناصر الاستهلاك وباريتو وخط الأساس وCUSUM
ما تقدّمه مراجعة الطاقة
| القيمة | طريقة الحساب | مكان الظهور |
|---|---|---|
| الاستهلاك لكل عداد وحامل طاقة | زيادة العداد أو المعدل المتكامل لكل فترة تقويمية، والتكلفة وCO2 من المعاملات | صفحة الطاقة، وعنصر اللوحة، وقسم التقرير، وREST وMCP |
| الاستخدامات المهمة للطاقة | باريتو للعدادات حسب التكلفة أو الكمية مع الحصة التراكمية | صفحة الطاقة، وعنصر اللوحة |
| EnPI | الطاقة مقسومة على المتغير المؤثر للفترة | وسم افتراضي، ولوحة، وتقرير |
| خط الأساس والطاقة المتوقعة | خط المربعات الصغرى E = a + b × driver على مدى الفترة المرجعية، وr² وتشتت البواقي | محرر EnPI، ولوحة، وتقرير |
| الوفر وCUSUM والانحراف | المتوقع ناقص الفعلي لكل فترة، تراكميًا، والانحراف بالنسبة المئوية عن الهدف | لوحة، وتقرير، وإنذار |
الطاقة والمباني: أسئلة شائعة
هل يستطيع مساعد ذكاء اصطناعي إعداد إدارة الطاقة وتشغيلها؟
نعم. يعرّف المساعد عبر MCP العدادات بمعاملات التكلفة وCO2، وينشئ مؤشرات EnPI مقابل الإنتاج أو أيام الدرجات الحرارية، ويوفّق خط الأساس على مدى فترة مرجعية، ويبني لوحة مراجعة الطاقة، ويجيب عن أسئلة مثل «كم استهلك الخط 1 الأسبوع الماضي وكم كلّف ذلك» أو «هل الطاقة النوعية لآلة البثق أعلى من خط الأساس» من السجل التاريخي الحقيقي. وتتطلب التهيئة صلاحيات المسؤول؛ أما الأسئلة فتكفيها صلاحيات المشاهد.
هل يدعم PLCGateway بروتوكولي IEC 61850 وIEC 60870-5-104؟
نعم. يتضمن PLCGateway عميل IEC 61850 MMS لمرحّلات الحماية ووحدات التحكم بالخلايا، وعميل IEC 60870-5-104 للمحطات الفرعية ووحدات RTU، إضافةً إلى DNP3 للمحطات الخارجية وBACnet/IP لأتمتة المباني. والأربعة برامج تشغيل أصلية متاحة في Connect وSCADA وEmbedded.
هل يمكنه إدارة الطاقة وفق ISO 50001؟
يغطي PLCGateway جانب البيانات في ISO 50001: عدادات طاقة بمعاملات التكلفة وCO2، والاستخدامات المهمة للطاقة، ومؤشرات أداء الطاقة بخط أساس انحداري مقابل الإنتاج أو أيام الدرجات الحرارية، والطاقة المتوقعة، والوفورات، وCUSUM، وإنذارات الانحراف، ولوحة مراجعة الطاقة، وقسم للطاقة في التقارير المجدولة.
من أين تأتي قيم العدادات؟
من أي وسم على أي بروتوكول: عدادات طاقة Modbus، وبوابات M-Bus، ومغذيات IEC 61850 أو IEC 104، وعدادات مباني BACnet، وخوادم OPC UA، أو وحدة PLC تجمّع الطاقة أصلًا. وتُكامَل المعدلات مثل kW عبر الزمن عندما لا يوجد مُجمِّع.
ماذا عن Profinet وEtherCAT؟
Profinet IO وEtherCAT ناقلان ميدانيان من الطبقة الثانية يعملان في الزمن الحقيقي ويحتاجان إلى حزمة master مخصصة بوصول مباشر إلى بطاقة الشبكة، وهذا لا يناسب بوابة تعمل إلى جانب برمجيات أخرى. ويُوصَل إلى أجهزتهما عبر وحدة PLC التي تتحكم بها (مثلًا عبر S7) أو عبر واجهات Modbus TCP أو OPC UA التي يوفرها معظمها.
اربط محطتك الفرعية أو مبناك بالشبكة
أخبرنا بالمرحّلات أو العدادات أو وحدات تحكم HVAC التي لديك؛ سنربطها بالمصنع التجريبي ونعرض مراجعة الطاقة بأرقامك.
